안녕하세요.
성동기업 설비맨 현장 출동!
이번에 소개해드릴 현장은
서울 영등포구 여의도에 위치한 대형 빌딩·오피스텔 기계실입니다.
이번 현장에서는 건물로 들어오는 지역난방 인입배관에서 누수가 확인되어 현장 점검을 진행했습니다.
누수 구간을 확인한 결과 배관과 연결된 게이트밸브까지 교체가 필요한 상황으로 판단되어 작업구간을 안전하게 확보한 후 기존 배관 및 게이트밸브를 철거하고 신규 배관과 밸브를 설치하는 보수공사를 진행했습니다.
특히 이번 현장은 배관 작업 위치가 높은 곳에 있어 작업대 설치 및 작업자의 안전한 작업공간 확보가 중요한 현장이었습니다.
또한 지역난방배관은 일반 상온 급수배관과 달리 고온의 난방수가 흐르는 설비이기 때문에 작업 전 배관의 온도와 압력, 차단상태를 반드시 확인해야 합니다.
01. 현장 개요
- 0열 선택0열 다음에 열 추가
- 1열 선택1열 다음에 열 추가
- 0행 선택0행 다음에 행 추가
- 1행 선택1행 다음에 행 추가
- 2행 선택2행 다음에 행 추가
- 3행 선택3행 다음에 행 추가
- 4행 선택4행 다음에 행 추가
- 5행 선택5행 다음에 행 추가
- 6행 선택6행 다음에 행 추가
- 7행 선택7행 다음에 행 추가
- 8행 선택8행 다음에 행 추가
|
구분
|
내용
|
|
현장
|
영등포구 여의도 대형 빌딩·오피스텔
|
|
작업 장소
|
기계실
|
|
대상 설비
|
지역난방 인입배관
|
|
발생 증상
|
인입배관 누수
|
|
주요 작업
|
지역난방배관 교체
|
|
밸브 작업
|
게이트밸브 교체
|
|
작업 특이사항
|
높은 위치의 배관 작업
|
|
주요 안전관리
|
작업대 설치 및 고온 배관 안전조치
|
02. 여의도 대형 빌딩·오피스텔의 지역난방 방식
여의도에는 대형 오피스빌딩과 오피스텔, 업무시설 등이 밀집해 있으며 건물 규모가 큰 만큼 냉난방과 급탕을 위한 다양한 기계설비가 설치되어 있습니다.
지역난방 방식의 건물에서는 외부 열원시설에서 생산된 열을 지역난방 열수송관을 통해 건물까지 공급합니다.
건물 기계실로 들어온 지역난방수는 열교환기를 통해 건물 내부의 난방 및 급탕 시스템에 열을 전달하게 됩니다.
기본적인 흐름은 다음과 같습니다.
지역난방 열원시설
↓
지역난방 열수송관
↓
건물 지역난방 인입배관
↓
열교환기
↓
건물 난방·급탕 설비
↓
환수배관
↓
지역난방 열수송관
즉, 건물의 기계실로 들어오는 인입배관은 지역난방 열에너지가 건물로 처음 들어오는 중요한 구간입니다.
따라서 이 부분에서 누수가 발생하면 신속하게 원인을 확인하고 필요한 보수공사를 진행하는 것이 중요합니다.
03. 공사 전｜지역난방 인입배관 누수 확인
현장에 도착하여 기계실 내 지역난방 인입배관과 주변 설비를 확인했습니다.

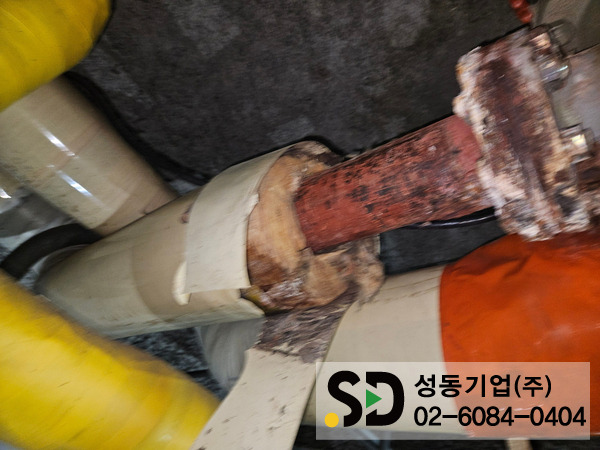

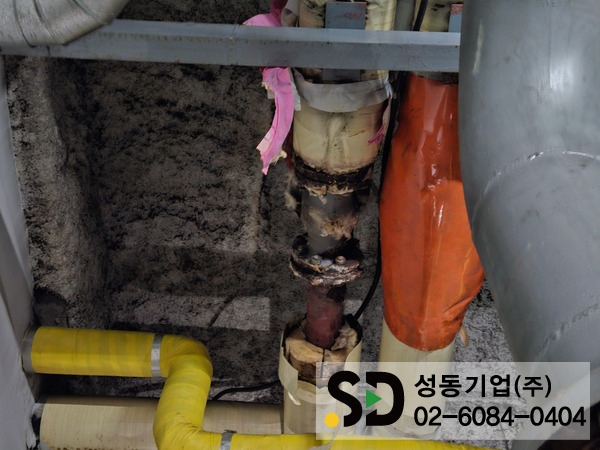

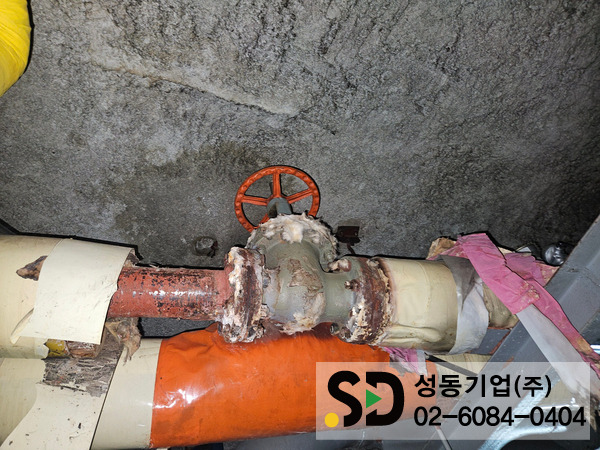

📸 공사 전｜지역난방 인입배관 누수 발생 구간
지역난방배관은 배관 자체뿐만 아니라 다음과 같은 연결부에서도 누수가 발생할 수 있습니다.
- 배관 용접부
- 엘보
- 티(T) 연결부
- 플랜지
- 게이트밸브
- 밸브 연결부
- 보온재 내부
따라서 물이 떨어지는 위치만 확인하는 것이 아니라 누수의 실제 발생지점과 교체 범위를 함께 확인하는 것이 중요합니다.
이번 현장에서는 누수 구간을 중심으로 배관과 게이트밸브의 상태를 확인하고 교체 작업을 진행했습니다.
04. 지역난방배관은 왜 고온에 주의해야 할까요?
지역난방배관은 일반적인 생활용수 배관과 운전조건이 다릅니다.
지역난방 공급수는 계절과 공급조건 등에 따라 온도가 달라지며, 현장에서는 100℃를 넘는 고온의 난방수가 흐를 수 있습니다.
따라서 지역난방배관의 보수작업을 할 때는 단순히 물이 흐르는 배관을 절단하는 작업으로 생각해서는 안 됩니다.
특히 작업 전 다음 사항을 확인해야 합니다.
① 밸브 차단상태 확인
작업 대상 배관으로 고온수가 유입되지 않도록 관련 밸브의 차단상태를 확인합니다.
② 잔류압력 확인
밸브를 차단했다고 바로 배관을 절단해서는 안 됩니다.
배관 내부에 남아 있는 압력과 유체 상태를 확인하고 안전하게 작업해야 합니다.
③ 잔류수 및 온도 확인
고온수가 남아 있을 경우 배관을 개방하는 과정에서 화상이나 증기 발생 등의 위험이 발생할 수 있습니다.
따라서 작업 전 충분히 냉각·배수되었는지 확인해야 합니다.
④ 작업구역 통제
기계실 내 다른 작업자나 관계자가 작업구역에 접근하지 않도록 필요한 안전조치를 실시합니다.
05. 공사 중｜기존 배관 및 게이트밸브 철거
안전조치를 완료한 후 기존 누수 구간의 배관과 게이트밸브를 철거했습니다.

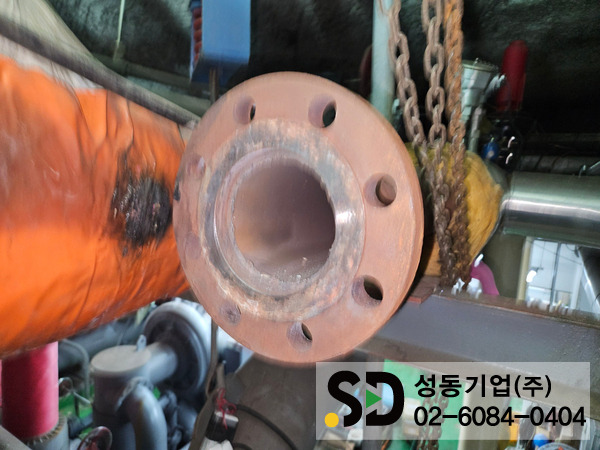

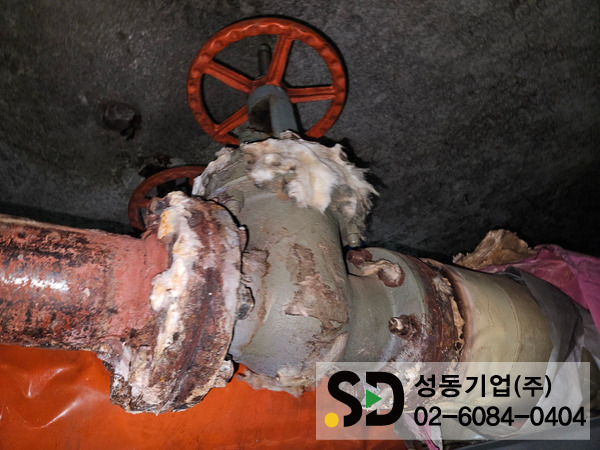

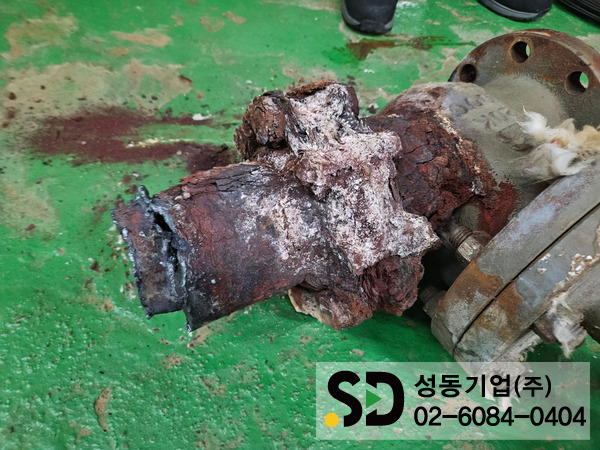

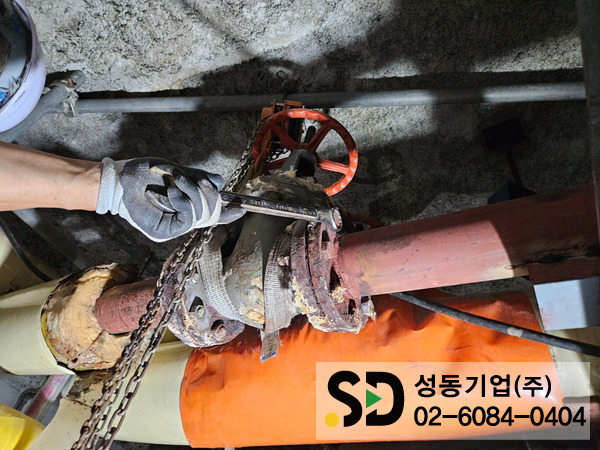

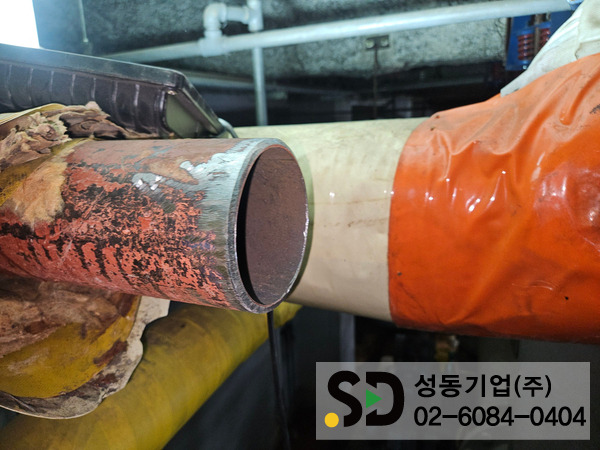

📸 공사 중｜기존 지역난방배관 및 게이트밸브 철거
지역난방배관을 철거할 때는 주변 설비와 배관의 위치를 함께 확인해야 합니다.
특히 대형 빌딩이나 오피스텔 기계실은 배관이 복잡하게 설치되어 있기 때문에 작업공간을 충분히 확보하지 않으면 절단·철거 및 신규 배관 설치 과정에서 작업성이 떨어질 수 있습니다.
또한 기존 밸브를 철거하면서 주변 배관에 불필요한 하중이나 충격이 전달되지 않도록 주의해야 합니다.
06. 높은 위치의 배관 작업｜작업대 설치가 중요한 이유
이번 현장의 중요한 특징 중 하나는 배관 작업 위치가 높은 곳에 있었다는 점입니다.

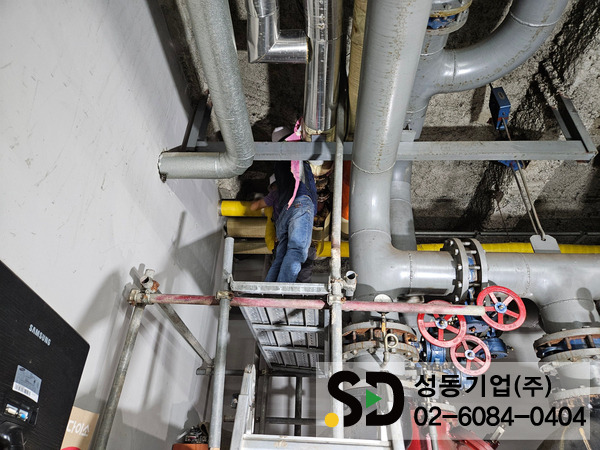

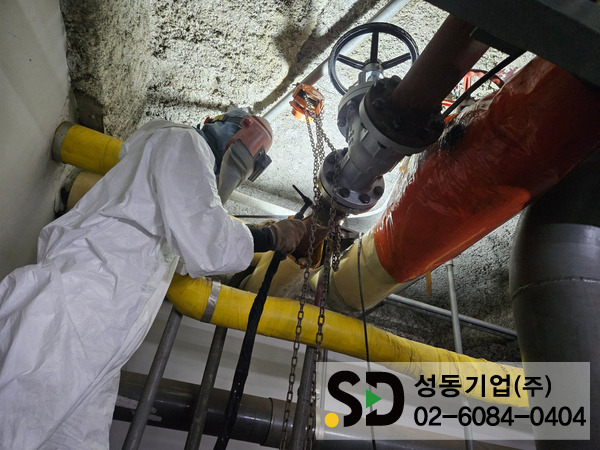

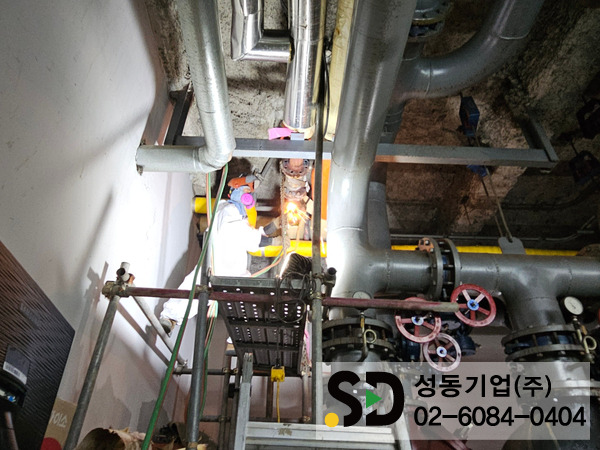

📸 공사 중｜고소 작업을 위한 작업대 설치
높은 위치에 설치된 배관을 작업할 때 사다리 하나에 의존해 작업하는 것은 작업자의 자세와 작업공간 확보 측면에서 적절하지 않을 수 있습니다.
특히 배관을 절단하거나 밸브를 분리하고 신규 배관을 설치하는 작업은 양손을 사용해야 하는 경우가 많기 때문에 안정적으로 서서 작업할 수 있는 작업공간 확보가 중요합니다.
따라서 이번 현장에서는 작업 위치와 주변 구조를 확인하고 필요한 작업대를 설치하여 작업자가 안정적으로 작업할 수 있도록 작업환경을 확보했습니다.
높은 위치의 배관 작업에서 중요한 사항
✔ 작업대의 수평 및 안정성 확인
✔ 작업대 주변 안전난간 등 필요한 방호조치
✔ 작업자의 안전보호구 착용
✔ 공구 및 자재의 낙하 방지
✔ 작업구역 하부 출입 통제
✔ 배관 절단 및 철거 시 자재 낙하 방지
✔ 주변 설비와 간섭 여부 확인
특히 배관이나 밸브는 무게가 상당할 수 있기 때문에 높은 위치에서 철거할 때 자재 낙하에 대한 대비도 중요합니다.
07. 신규 지역난방배관 및 게이트밸브 설치

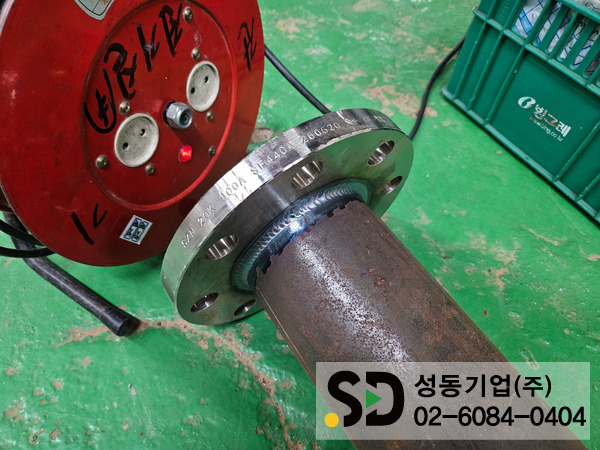

기존 누수 구간을 철거한 후 신규 배관과 게이트밸브를 설치했습니다.

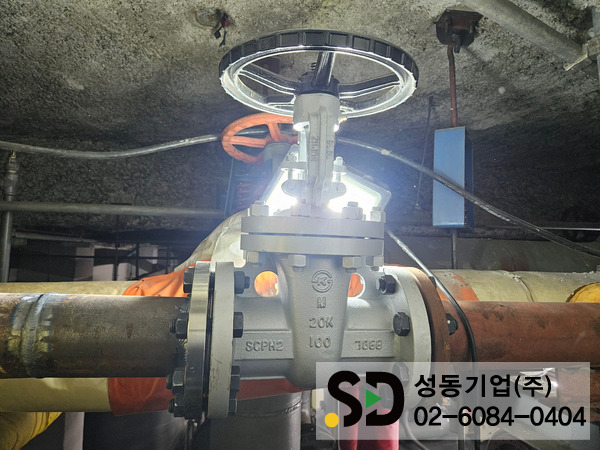

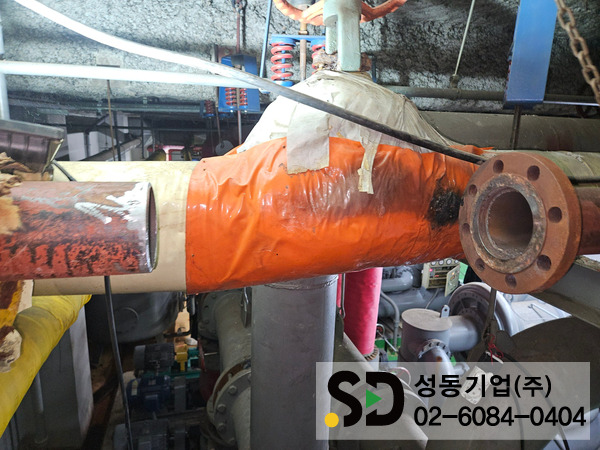

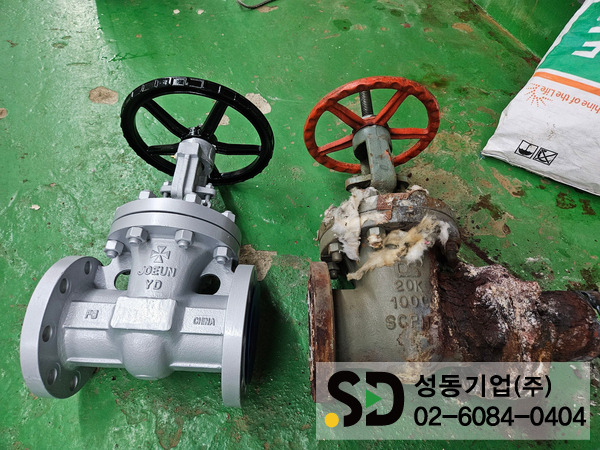

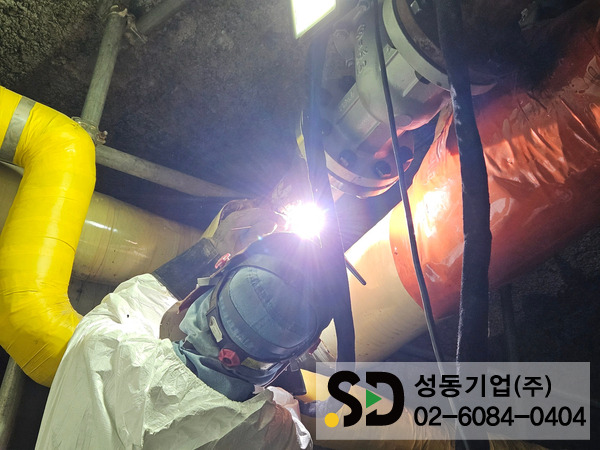

📸 공사 중｜신규 배관 및 게이트밸브 설치
게이트밸브는 배관 내부의 유체 흐름을 차단하거나 개방하기 위한 밸브입니다.
지역난방 기계실에서는 배관의 유지보수나 긴급상황 발생 시 해당 구간을 차단할 수 있도록 적절한 밸브가 설치되어야 합니다.
따라서 밸브 교체 시에는 단순히 동일한 크기의 제품을 설치하는 것뿐만 아니라,
- 배관 규격
- 밸브 구경
- 연결 방식
- 설치 방향
- 압력 등급
- 주변 작업공간
- 밸브 조작 가능 여부
등을 함께 확인해야 합니다.
08. 배관 교체 후 연결부 및 설치상태 확인
신규 배관을 설치한 후에는 배관 연결부와 밸브 주변을 확인합니다.

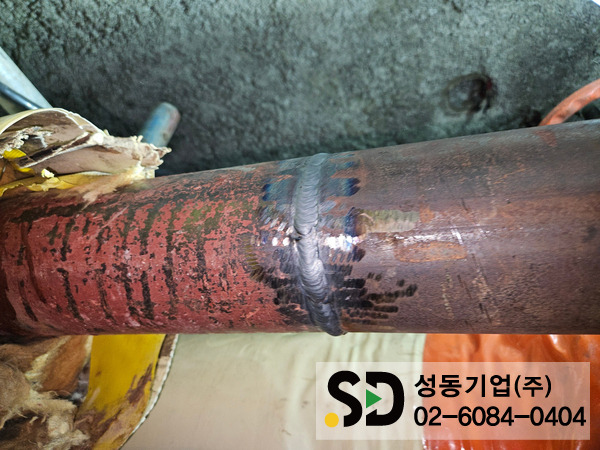

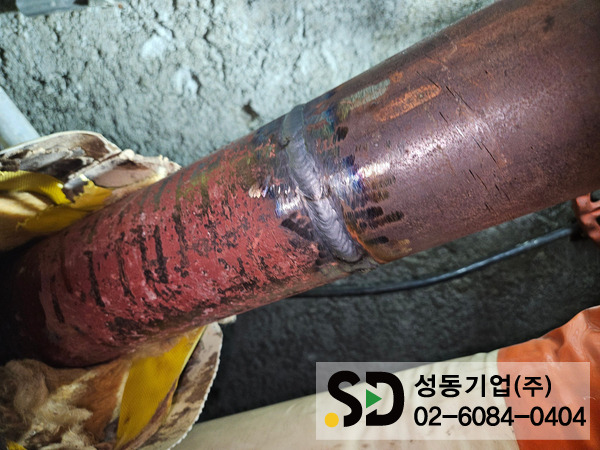

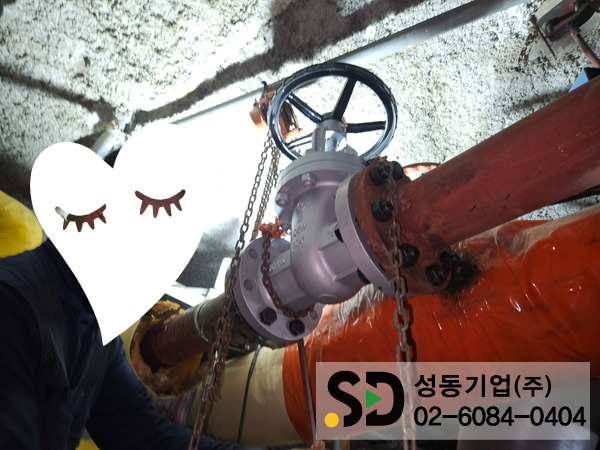

📸 공사 중｜신규 배관 연결 및 설치상태 확인
배관은 단순히 길이만 맞춰 연결하는 것이 아니라 기존 배관과의 정렬상태 및 지지상태를 고려해야 합니다.
특히 지역난방배관은 운전 중 온도 변화에 따른 열팽창과 수축이 발생할 수 있기 때문에 배관에 불필요한 응력이 집중되지 않도록 설치상태를 확인하는 것이 중요합니다.
09. 공사 후｜지역난방 인입배관 교체 완료
배관 및 게이트밸브 교체를 완료한 후 설치상태를 확인했습니다.

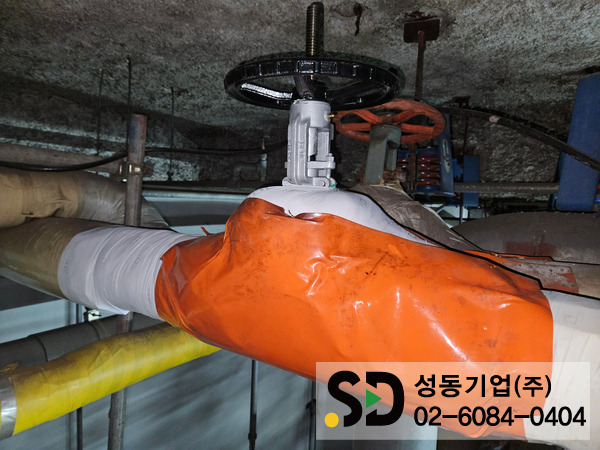

📸 공사 후｜지역난방 인입배관 및 게이트밸브 교체 완료
📸 공사 후｜배관 연결부 및 밸브 설치상태 확인
공사 후에는 배관과 밸브의 연결상태를 확인하고 설비 운전 재개 과정에서 누수 및 이상 여부를 확인하는 과정이 필요합니다.
특히 기존에 누수가 발생했던 현장이라면 보수 완료 후 연결부와 주변 배관을 다시 한번 확인하는 것이
10. 지역난방배관 관리가 중요한 이유
지역난방배관은 한번 설치하면 장기간 사용하는 설비이기 때문에 지속적인 상태관리가 필요합니다.
특히 기계실에서는 배관의 보온재 때문에 내부 배관의 상태를 육안으로 확인하기 어려운 경우가 많습니다.
따라서 다음과 같은 이상 징후를 정기적으로 확인하는 것이 좋습니다.
🔧 지역난방배관 점검 체크리스트
① 배관 누수
배관 및 연결부 주변에 물기가 발생하는지 확인합니다.
② 밸브 누수
게이트밸브 및 밸브 연결부 주변의 누수 여부를 확인합니다.
③ 부식
배관 및 밸브 외부의 부식 상태를 확인합니다.
④ 보온재 상태
보온재가 젖거나 손상된 경우 내부 배관 상태를 추가 확인합니다.
⑤ 용접부 상태
용접부 주변에 부식이나 누수 흔적이 있는지 확인합니다.
⑥ 배관 지지상태
배관이 처지거나 지지대에 이상이 없는지 확인합니다.
11. 작은 누수도 방치하면 안 되는 이유
지역난방배관에서 발생하는 누수는 처음에는 소량의 물방울처럼 보일 수도 있습니다.
하지만 고온의 난방수가 지속적으로 누출될 경우 주변 보온재가 젖고, 배관이나 지지대 등의 부식으로 이어질 가능성이 있습니다.
또한 기계실 바닥으로 물이 흘러 주변 설비에 영향을 줄 수도 있습니다.
따라서
작은 누수 발견
↓
누수 위치 확인
↓
배관·밸브 상태 점검
↓
보수 범위 판단
↓
배관 및 밸브 교체
↓
운전 후 누수 여부 확인
과 같은 체계적인 관리가 중요합니다.
12. 지역난방배관 작업은 안전이 우선입니다
이번 현장처럼 지역난방배관이 높은 위치에 설치되어 있고 고온수가 흐르는 경우에는 배관 보수 자체뿐만 아니라 작업환경에 대한 안전관리도 매우 중요합니다.
특히 고온 배관과 높은 위치라는 두 가지 위험요소가 동시에 존재하는 경우,
고온·잔류압력 + 추락 + 자재 낙하
등의 위험을 함께 고려해야 합니다.
따라서 작업 전 배관의 운전조건과 차단상태를 확인하고, 필요한 경우 안정적인 작업대를 설치하여 작업자의 작업공간을 확보해야 합니다.
또한 철거한 배관과 밸브를 높은 곳에서 내릴 때에도 주변 작업자를 통제하고 자재 낙하를 방지하는 조치가 필요합니다.
13. 성동기업｜지역난방 배관 유지보수 전문
성동기업은 공공기관, 대형 빌딩, 오피스텔, 아파트 등의 기계실에서 발생하는 지역난방배관 누수 및 배관·밸브 교체공사를 진행하고 있습니다.
지역난방배관은 단순한 배관교체가 아니라
고온수 관리 + 배관 차단 + 잔류압력 확인 + 작업공간 확보 + 배관 교체 + 밸브 교체 + 설치상태 확인 + 운전 후 점검
까지 종합적으로 고려해야 합니다.
특히 높은 위치에 설치된 배관이나 기계실 내부의 복잡한 배관은 현장 조건에 맞는 작업계획을 수립하는 것이 중요합니다.
성동기업은 현장 여건을 확인한 후 안전한 작업공간을 확보하고 필요한 배관 및 밸브 보수공사를 진행합니다.
14. 마무리
이번 영등포구 여의도 대형 빌딩·오피스텔 기계실에서는 지역난방 인입배관에서 발생한 누수를 확인하고 기존 배관과 게이트밸브를 교체하는 보수공사를 진행했습니다.
특히 이번 현장은 높은 위치의 지역난방배관을 작업해야 했기 때문에 안정적인 작업대 설치를 통한 작업공간 확보와 자재 낙하 방지 등 안전관리가 중요한 현장이었습니다.
지역난방배관은 현장 조건에 따라 100℃를 넘는 고온의 난방수가 흐를 수 있는 설비입니다.
따라서 배관 누수나 밸브 고장이 발생했을 때 단순히 배관을 절단하고 교체하는 방식으로 접근하기보다는,
고온수와 잔류압력에 대한 안전조치 → 작업공간 확보 → 배관 및 밸브 교체 → 설치상태 확인 → 운전 후 누수 점검
까지 종합적으로 관리하는 것이 중요합니다.
기계실 지역난방배관 누수, 게이트밸브 교체, 배관 보수 및 용접공사가 필요하시다면
성동기업 설비맨이 현장으로 출동하겠습니다.
[시공 및 견적 문의 안내]
대표번호: 02-6084-0404
010-5349-1921
업무범위: 지역난방 보수, 배관 용접, 순환펌프 교체, 기계설비 성능 점검 등
